طراحي و ساخت سيلندر



سيلندرهاي هيدروليك از جمله اجزائ مهم در ماشين آلات صنعتي ميباشند. نامرغوب بودن پكينگها و سائيدگي سيلندر و گلويي آنها و نشتي روغن از مهمترين ايرادات متداول در سيلندرهاي نا مرغوب ميباشد.

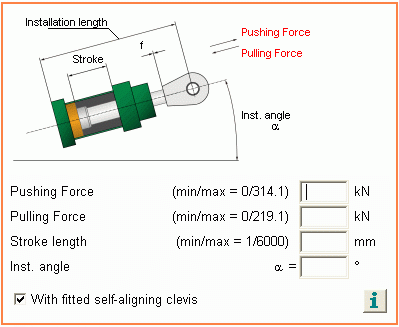

در واحد هيدروليك شركت بنيان تدبير پارس کلیه سیلندرها طبق سفارش و با ارائه نقشه مهندسی مونتاژ نهایی ساخته میشود. طراحي سيلندرها پس از تعيين سطح فشار كاري و نيازهاي سيستم توسط نرم افزار Interactive Hydraulics Cylinder Designer - Europa 2.0 انجام ميشود. نقشه هاي دو بعدي و سه بعدي سيلندر توسط نرم افزار تهيه ميگردد و امكان تحليل كامل سيلندر و قطعات جانبي آن وجود دارد لذا با استفاده از اين نرم افزار پيشرفته امكان ايجاد خطا در مراحل طراحي از بين ميرود.

حداکثر کورس سیلندرهای این شرکت  2500 mm و حداکثر قطر سیلندرهای خاص تا 500 mm قابل سفارش میباشد. کلیه سیلندرهای استاندارد دارای لوله پيستون سنگ خورده فابريک، ميل پيستون آب کرم ايتاليا، Packing هاي آلماني (Simrit) و گلويي فسفر برنز میباشند. زمان تحویل سیلندرهای مذکور دو هفته بوده و کلیه سیلندرها دارای ضمانت 6 ماهه در شرایط کارکرد استاندارد میباشند.

جدول مشخصات سیلندرهای هیدرولیک استاندارد شرکت بنیان تدبیر پارس



قطر پيستون

قطر ميل پيستون


(mm) (mm)
32

18


40 18
20
25
28
50 22
28
36
63 28
36
45
80 36
45
56
100 45
56
70
125 56
70
90
160 100
110
200 90
125
140


نحوه نصب سيلندر

با توجه به كاربري سيلندر نحوه نصب تعيين ميگردد. معمولا سيلندرها يا به صورت فلنج سر و ته و يا به صورت مفصلي نصب ميشوند.

برای سفارش سیلندر هیدرولیک موارد ذیل را مشخص فرمائید :

  •  تناژ مطلوب ( برای مثال 10 تن نیرو ) یا قطر سیلندر ( برای مثال 80 mm )

  •  فشار کاری مورد نیاز ( برای مثال 160 bar)

  •  طول کورس سیلندر (مثلا 50 cm )

  • نحوه نصب ( برای مثال فلنج سر یا پایه سر و ته)

این موارد حداقل اطلاعاتی است که در طراحی و تعیین قیمت یک سیلندر هیدرولیک لازم است مشخص شود.  این اطلاعات توسط کد های مخصوصی به صورت :

 BTP 160 / 110 / 500 – 200 –A1 نمایش داده میشود. این کد نشانگر سیلندری به قطرپیستون 160mm ، قطر میل پیستون 110mm ، کورس 500mm ، فشار کاری 200bar و نحوه نصب تیپ A1 میباشد.

مشخصات دیگر مانند نوع رزوه سر میل پیستون ، سایز پورتهای ورودی و خروجی سیلندر و . . .  بر اساس کارکرد سیلندر در ماشین و یا بر حسب خواسته مشتری انتخاب میگردد.

انجام تست نهايي فشار

سيلندرهاي هيدروليك بنيان تدبير پارس معمولا در مرحله نهايي ساخت با فشاري معادل 120 درصد فشار كاري سيستم تست ميگردند.
