طراحی ، ساخت و کنترل سیستمهای هیدرولیک پیشرفته و پروپورشنال

 تیم مشاوره  هیدرولیک بنیان تدبیر پارس : آقای مهندس دانش و آقای مهندس وهابزاده

info @ btpco.com

سیلندر هیدرولیک )

• تناژ مطلوب سیلندر هیدرولیک مورد نظرتان چقدر میباشد.( مثلا 1ton یا 100ton یا 500ton )

• در صورتیکه قطر سیلندر و میل را خودتان محاسبه نموده اید آیا امکان کمانش زیر بار را با توجه به طول کورس و نحوه نصب بررسی نموده اید

• آیا محدودیتی برای قطر سیلندر مربوطه دارید. ( مثلا با توجه به محدودیت فضا قطر بیرونی سیلندر نباید بیش از عدد به خصوصی باشد)

• آیا محدودیتی برای فشار کاری سیلندر مربوطه دارید. ( محدوده معمول فشاری کاری در سیستمهای هیدرولیک در ایران100bar - 150bar – 200bar – 250bar – 350bar میباشد. اگر شما محدودیتی نداشته باشید به صورت معمول فشار کاری سیستم شما در محدوده 100bar الی200bar انتخاب میگردد )

• سرعت حرکت مطلوب سیلندر شما چقدر میباشد. ( محدوده معمول سرعت سیلندرهای هیدرولیک بدون ضربه گیر بین 1cm/sec الی 10cm/sec میباشد. به یاد داشته باشید هرچه سرعت سیلندر را بیشتر انتخاب نمائید، توان مورد نیاز الکتروموتور بیشتر میشود. لذا سرعت سیلندر باید کمترین مقدار ممکن که نیازهای سیستم را براورده نماید، انتخاب شود)

• نحوه نصب سیلندر به چه صورت میباشد. ( مثلا فلنج سر یا ته یا لولای انتها یا میانی)

هیدروموتور )

• پارامتر اصلی انتخاب هیدروموتورها حجم جابجائی آنها بر حسب cc/rev یا cm3/rev میباشد. البته برای تعیین آن کافی است گشتاور مورد نیاز سیستم  مشخص شود. اندازه گشتاور معمولا بر حسب N.m بیان میشود . ( مثلا برای تامین گشتاور 100Nm در فشار کاری 150bar نیاز به هیدروموتوری با حجم جابجائی حدود 45cc/rev میباشد)

• محدوده سرعت دورانی هیدروموتور باید مشخص گردد. ( برای مثال 50rpm الی 3500rpm )

• برای افزایش گشتاور هیدروموتور از گیربکس میتوان استفاده نمود. به خاطر داشته باشید به همان نسبت که گیربکس گشتاور خروجی را افزایش میدهد، دور خروجی را کاهش میدهد)

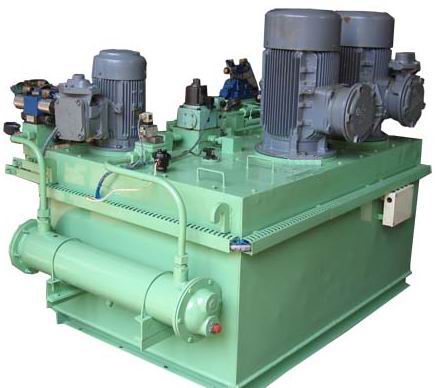

یونیت هیدرولیک )

• مجموعه مخزن هیدرولیک، شیرآلات کنترلی (فشار، دبی و جهت)، الکتروموتور، و دیگر ادوات نصب شده  بر روی آن جهت تامین دبی مورد نیاز و کنترل فشار و جهت آن در سیستم هیدرولیک تحت عنوان یونیت هیدرولیک نامیده میشود.  ( این مجموعه با عنوان پاورپک، پاوریونیت، یونیت قدرت نیز نامیده میشود)

• حجم مخزن روغن بر حسب نیاز سیستم ، دبی پمپ و پارامترهای انتقال حرارت تعیین میگردد. ( این حجم به صورت معمول بین 30lit الی 3000lit محاسبه میگردد)

• سایز الکتروموتور مصرفی بر مبنای فشار و دبی مورد نیاز سیستم تعیین میگردد. ( توان معمول الکتروموتورهای تک فاز تا 2.2KW و سه فاز تا 200KW میباشد)

• چیدمان شیر آلات، پمپها و الکتروموتور بر روی مخزن روغن بر اساس مدار طراحی شده برای سیستم و محدودیتهای نصب انجام میشود.

• آیا همراه با یونیت هیدرولیک تابلوی برق مربوطه را نیز میخواهید. ( تابلوی برق به صورت ساده شامل سیستم استپ استارت و حفاظت  الکتروموتور و در حالت پیچیده سیستم PLC جهت کنترل کلیه المانهای موجود در ماشین میباشد)
