مدیر واحد هیدرولیک  و  مشاور شما جهت طراحی و ساخت سیستمهای هیدرولیک :

 آقای مهندس وهابزاده

 0912 304 68 04

 همراه :

vahabzade@yahoo.com


مدیر واحد برق و کنترل :

 آقای مهندس کرمی


مدیر امور فنی کارگاه ساخت :

 آقای مهندس دانش


مدیر واحد پروژه های کارگاه :

آقای فرهنگ دانش


قابل توجه شرکتهای مهندسی ، کارگاههای تولیدی و کارخانجات صنعتی

قبل از اقدام به ساخت انواع سیلندر و پاورپک هیدرولیک، با کارشناسان مجرب شرکت بنیان تدبیر پارس مشورت نمائید.

استفاده از تیم مهندسی این شرکت باعث کاهش هزینه و افزایش راندمان سیستم هیدرولیک شما میگردد


کیفیت یونیتهای بنیان تدبیر پارس با استفاده از قطعات مرغوب و از مارکهای معتبر ذیل تضمین میگردد:

  • Parker

  • Toz

  • Boschrexroth

  • Vickers

  • Atos

  • Duplomatic

  • Roquet

  • Yuken

رکسروت - ویکرز - پارکر دوپلوماتیک -  آتوس - روکت  یوکن - توز


Iran Fluid Power

سايت هيدروليك و پنوماتيك ايران (IRAN FLUID POWER) اولين مركز جامع اينترنتي جهت آموزش هيدروليك و پنوماتيك در ايران ميباشد.

 اين سايت همچنين مركزيست جهت معرفي خدمات شرکت مهندسی بنیان تدبیر پارس که با همکاری  صنایع هیدرولیک فرهنگ ، بخش قابل توجهی از پروژه های مهندسی در صنعت هیدرولیک را انجام میدهند.




بنیان تدبیر پارس ارائه دهنده خدمات طراحی ، محاسبه  و انتخاب انواع : سيلندر هيدروليك ، شير كنترل جهت، كنترل فشار و كنترل دبي ، پمپ هيدروليك دنده اي، پره اي و پیستونی ، هیدروموتور دنده اي، پره اي و پیستونی ، آكومولاتور کیسه ای، پیستونی و دیافراگمی ، خنک کن آبی و هوائی ، فیلتر مکش، فشار، برگشت و کنارگذر ، پرشر سوئيچ ، ترانزمیتر و گيج فشار، لوله، تيوب و شيلنگ، الکتروموتور و كوپلينگ , . . . توسط نرم افزار های کاربردی، محاسبات دستی و شبیه سازی سیستم هیدرولیک

مشاور شما : آقای مهندس وهابزاده ( واحد هیدرولیک - تلفن : 7-86 25 45 88 )

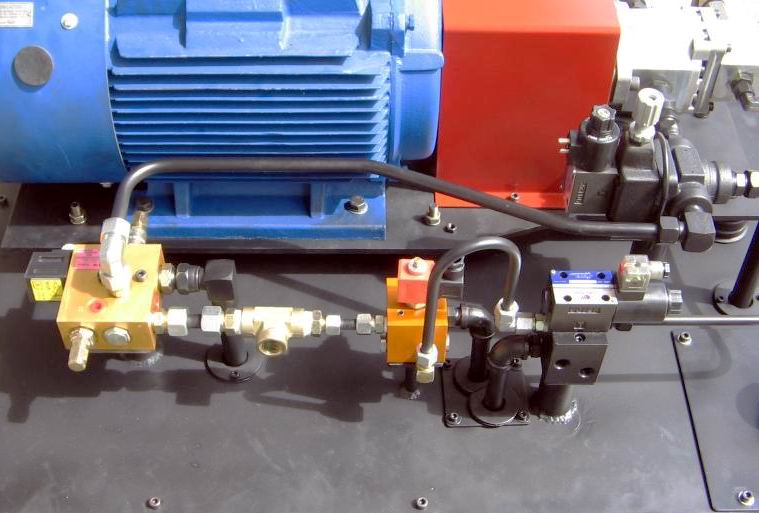

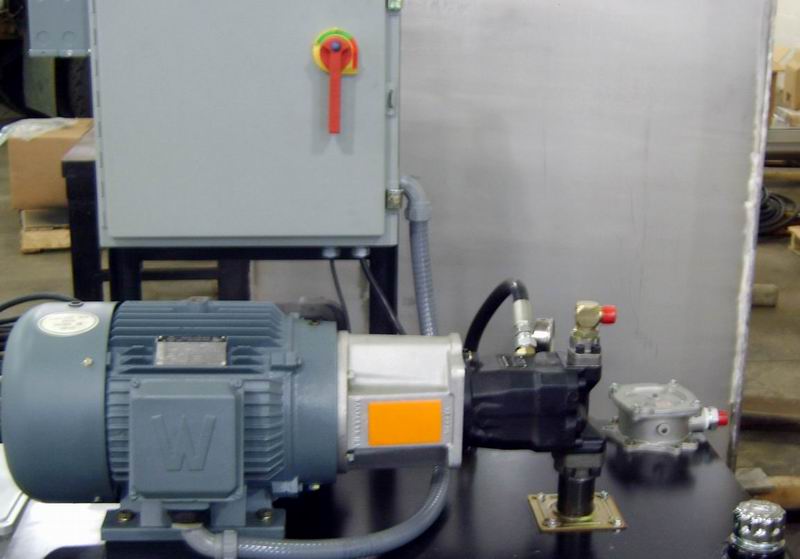

شرکت بنیان تدبیر پارس طراح و سازنده انواع سیلندر و یونیت هیدرولیک جهت انواع ماشین آلات صنعتی :

               یونیت هیدرولیک                سیلندر هیدرولیک

  • از توان 250W الی 200kW
  • حجم مخزن از 25lit الی 3000lit
  • فشار کاری تا 700bar
  • دبی پمپ از 0.5lit/min الی 1500lit/min
  • قطر پیستون از 40mm الی 500mm
  • طول کورس از 10mm الی 2500mm
  • فشار کاری تا 420bar
 ** سیلندرهای آسانسور تا کورس 6m ساخته میشود

  • پرسهای هیدرولیک با تناژ، سرعت و دقتهای مختلف جهت خمکاری، کمپکت، کشش، برش، پانچ، فرم و  . . .

  • ماشین های تزریق پلاستیک و اکستروژن

  • ماشینهای نورد، رول و خمکاری

  • بالابرهای صنعتی و سیزر لیفتر

  • دستگاههای تست و ماشینهای مخصوص

  • میکسرها و همزنها

  • ماشینهای ابزار

  • مچاله کن مواد قراضه و ضایعات

  • و دهها ماشین هیدرولیک متداول در صنایع مختلف

سایز سیلندرهای هیدرولیک شرکت بنیان تدبیر پارس

اندازه اول قطر پیستون (mm) / سه اندازه بعدی، قطر میل پیستون (mm)



کلیه سیلندرهای هیدرولیک این شرکت بنا بر سفارش و طبق محاسبات و نقشه مهندسی ساخته میشود. برای مشاهده نمونه نقشه مهندسی ساخت اجزاء سیلندر اینجا کلیک نمائید . Sample.pdf

برای مشاهده ابعاد اصلی و انواع مدل نصب سیلندرهای هیدرولیک BTP روی شکلهای زیر کلیک نمائید.

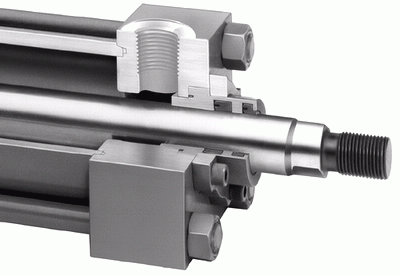

سه مدل اصلی سیلندرهای BTP

مدل جوشی مدل چهار میل مهار مدل پیچی

Buckling   ****نکته مهم در انتخاب سیلندر ****   Buckling

در شکل فوق برای دستیابی به حدود 20 تن نیرو در 1.5m کورس ممکن است با محاسبات اولیه، سیلندر 1500/70/125 را در فشار 160bar انتخاب نمائید ولی با محاسبات Buckling مشخص میشود این سیلندر فقط 60cm کورس میتواند داشته باشد. برای دسترسی به 1.5m کورس لازم است سیلندر 1500/110/160در فشار 100bar انتخاب شود. همچنین ممکن است جهت جلوگیری از کمانش، سیلندر نیاز به Stop Tube داشته باشد که نصب آن باعث جلوگیری از کمانش و سایش جانبی بیرینگهای گلوئی میگردد.

طراحی سیلندر بدون در نظر گرفتن نیروهای جانبی، نحوه نصب و کمانش و همچنین طول گلوئی و سایش در بیرینگهای آن باعث انتخاب نادرست و عملکرد نا مطلوب ماشین مربوطه میگردد.

جهت انتخاب درست انواع سیلندر  هیدرولیک، با کارشناسان این شرکت مشورت نمائید.


برخی از پروژه های انجام شده توسط این شرکت :




در حال ساخت

طراحی و ساخت یک مجموعه پاورپک 250bar شامل پمپ دوبل پیستونی و تیغه ای به همراه سه عدد سیلندر هیدرولیک با کورسهای 1700mm ، 790mmو 270mm جهت اعمال 30ton نیرو ، مربوط به دستگاه کمپکتور مواد بازیافتی


در حال ساخت

طراحی و ساخت سه مجموعه پاورپک 250bar شامل پمپ دوبل پیستونی و تیغه ای به همراه دو عدد سیلندر هیدرولیک با کورسهای 1700mm و 270mm جهت اعمال 30ton نیرو ، مربوط به دستگاه کمپکتور مواد بازیافتی

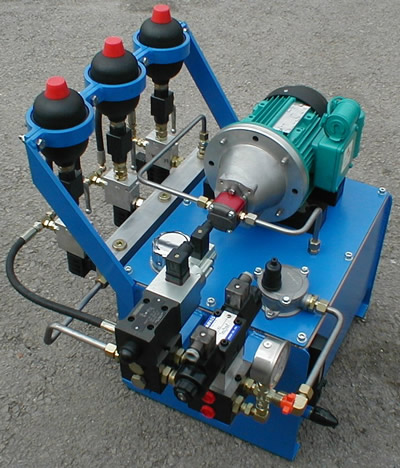

طراحی پاورپک شامل سه مجموعه آکومولاتور دیافراگمی، شیرهای کنترل جهت پروپورشنال و معمولی، پمپ هیدرولیک دنده ای و ارتباط اجزاء توسط تیوب با فشار کار کرد 150bar

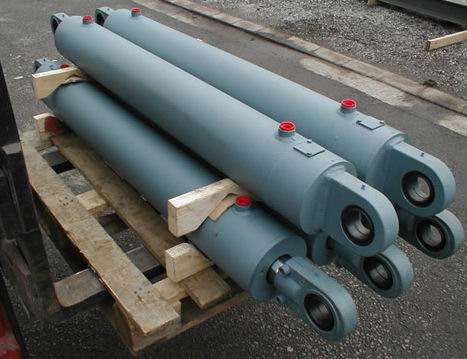

طراحی پنج مجموعه سیلندر هیدرولیک با قطر 30cm ، طول کورس 1.5m و فشار کاری 200bar  به صورت دو سر لولا

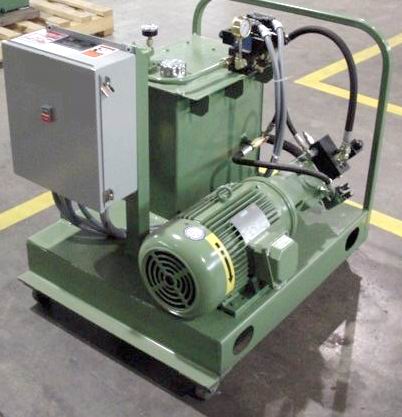

طراحی پاورپک پرتابل مربوط به تست گیره های اتصال جیگ و فیکسچر واحد ماشینکاری قطعات سنگین با فشار کاری 250bar

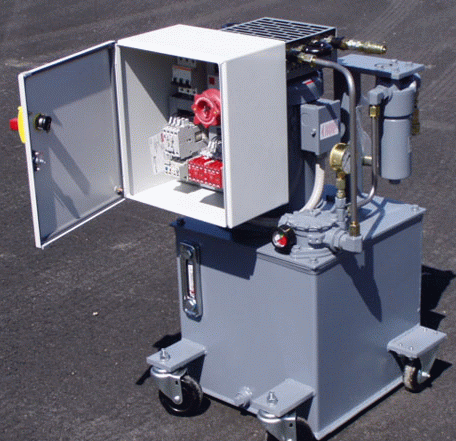

طراحی پاورپک پرتابل مربوط به میز تست نشتی شیرآلات و سیلندرهای هیدرولیک با فشار ماکزیمم کاری 200bar


طراحی و ساخت سیلندر و یونیت هیدرولیک مچاله کن 50 تن ضایعات مقوا و کارتن، شامل هیتر، کولر، ترموکوپل، پرشر سوئیچ و شیرآلات کنترلی

طراحی و ساخت یونیت هیدرولیک ، تابلوی کنترل شامل PLC و TD و سیلندر هیدرولیک پرس 20 تن افقی مربوط به کمپکت برف CO2 به صورت سیستم دو سرعته و دارای کلیه سیستمهای کنترلی مانند Level Switch و Thermocouple

طراحی و ساخت یونیت هیدرولیک مربوط به پرس 300 تن  جهت حرکت سیلندر با سه سرعت مختلف و فشار کاری 150bar

طراحی و ساخت یونیت هیدرولیک و تابلوی کنترل PLC پرس 100 تن متالورژی پودر شامل سیستم دو سرعته حرکت سیلندرها و فشار ماکزیمم 200bar

طراحی یونیت هیدرولیک مربوط به  سیستم تست با فشار کاری 150bar

طراحی یونیت هیدرولیک با استفاده از المانهای In-Line و اتصال اجزاء توسط تیوب در فشار کاری 200bar

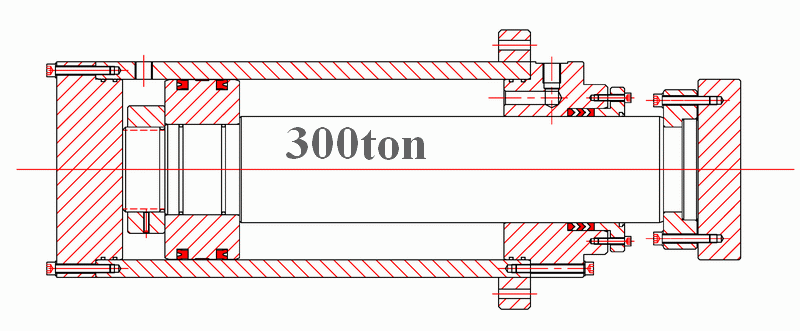

طراحی و ساخت سیلندر هیدرولیک به قطر 500mm و کورس 1 متر مربوط به پرس 300 تن

طراحی و ساخت دو مجموعه سیلندر هیدرولیک به قطر 340mm و کورس 1000mm و یونیت هیدرولیک همراه با الکتروموتور 55Kw شامل شیر کنترل دبی سه راهه جهت تامین حرکت سنکرون سیلندرها با فشار کاری 210bar

طراحی و ساخت دو مجموعه سیلندر هیدرولیک به قطر 60mm و کورس 700mm و یونیت هیدرولیک همراه با الکتروموتور 11Kw و 1.1Kw شامل شیر کنترل دبی سه راهه پروپورشنال و پمپ واریابل Pressure Compensate و تامین هیدروموتور پیستونی مربوط به میکسر مواد غذائی با دور متغییر

طراحی و ساخت یونیت هیدرولیک همراه با الکتروموتور ضد انفجار EX  جهت تزریق مواد کامپوند با فشار 300bar و سیلندرهای هیدرولیک مخصوص به همراه ساخت Ball valve های مخصوص 350bar

طراحی و ساخت دو عدد سیلندر هیدرولیک به قطر 63mm و کورس 600mm و دو مجموعه یونیت هیدرولیک همراه با الکتروموتور 2.2Kw و شیرآلات مدولار و کارتریج فشار و دبی و کنترل جهت به همراه شیر OverCenter مربوط به دربازکن هیدرولیک

طراحی و ساخت سیلندر هیدرولیک به قطر 300mm و کورس 700mm و یونیت هیدرولیک همراه با الکتروموتور 11Kw مربوط به پرس 90ton مواد نسوز

طراحی و ساخت سیلندر به قطر 250mm و کورس 350mm با فشار کاری 200bar ، با پورتهای فلنجی و اتصال لولائی انتها و بوشنهای برنزی جهت استفاده در صنایع فولاد

طراحی و ساخت یونیت هیدرولیک و تابلوی برق میکسر 500 لیتری مواد رزینی جهت کنترل گشتاور هیدروموتور اصلی با فشار ماکزیمم 150bar

طراحی و ساخت انواع پرس و ماشینهای هیدرولیک مخصوص

نمونه برخی از پرسهای هیدرولیک مخصوص شامل ساخت بدنه، سیلندر و یونیت هیدرولیک، تابلوی برق و سیستم کنترل و تامین سیلندر و تابلوی پنوماتیک :


  • پرس گرم روکش ملامینه نئوپان - 4000 تن - 8 سیلندر
  • پرس پانچ کابلشو - 12 تن - تک سیلندر
  • پرس خمکاری ورق - 4 تن - سه سیلندر
  • پرس کامپکت گیت سوپاپ - 20 تن - چهار سیلندر
  • پرس اتوماتیک کامپکت زغال استارت و دینام - 35 تن
  • پرس سایزینگ بوش - 12 تن - تک سیلندر
  • پرس کمپکت و پخت لنت - 400 تن - تک سیلندر
  • پرس فرم موکت - 20 تن - سه سیلندر
  • پرس کشش و خم ورق - 200 تن - سه سیلندر
  • پرس کمپکت قطعات متالورژی پودری - 100 تن - سه سیلندر

پرسهای هیدرولیک مخصوص و سفارشی:

1ton - 4000ton

نمونه پرس مخصوص

   Drawing1 (pdf - 492 Kb)

 نمونه نقشه مهندسی ساخت پرس هیدرولیک PM

   Drawing 2 (pdf - 64 Kb)

 نمونه نقشه مهندسی ساخت پرس مکانیکال تست

دانلود فایلهای آموزشی





   Symbols (pdf - 0.6 Mb)

 خواندن و تفسیر سیمبلهای هیدرولیک

   BTP Fluid Power (pdf - 3.8 Mb)

 آموزش هیدرولیک مقدماتی

   Hydraulics (pdf - 1.3 Mb)

 هیدرولیک صنعتی

   Hyd Problems (pdf - 1.5 Mb)

 عیب یابی هیدرولیک

برای دانلود و مشاهده فایلهای آموزشی دیگر به داخل سایت مراجعه نمائید . . .





ارائه کتب فنی و مهندسی، سی دی های آموزشی و هندبوک با فرمت pdf





برای سی دی و  کتب مکانیک و هیدرولیک اینجا کلیک نمائید

برای سی دی و  کتب برق ، کنترل و ابزار دقیق اینجا کلیک نمائید



سی دی های آموزشی پویان



www.pooyantech.com



آخرین سی دی از  مجموعه سی دی های آموزشی پویان

پرسهای هیدرولیک و مکانیک و . . . به  همراه فیلمهای آموزشی



هیدرولیک، پنوماتیک، کنترل، اتوماسیون و  ... در سی دی سی ام پویان

برای دانلود بخش هیدرولیک این سی دی - 4.8Mb - بر روی عکس زیر کلیک نمائید

قیمت سی دی 52.000 ریال

سی دی آموزشی مکاترونیک مجموعه ای منحصر به فرد برای مهندسین مکانیک، کنترل، برق و الکترونیک شامل فایلهای فلش باکیفیت بالا  . . . .

مهندس وهابزاده : 04 68 304 - 0912

www.pooyantech.com



نقاط تمایز شرکت بنیان تدبیر پارس

طراحی و ساخت سیلندرهای هیدرولیک مخصوص با قطر پیستون   بزرگ ( تا 500mm )

طراحی و ساخت بلوکهای مخصوص جهت نصب شیر آلات و ایجاد مجموعه کمپکت

طراحی و ساخت سیستم کنترل و برق متناسب با یونیت هیدرولیک و عملکرد ماشین شامل PLC های زیمنس و قطعات الکتریکی مرغوب
ساخت یونیت و سیلندر هیدرولیک در زمان کوتاه

تهیه و تحویل برنامه زمانبندی طراحی و ساخت سیلندر و یونیت هیدرولیک و امکان بازدید و بررسی پیشرفت پروژه در مراحل مختلف ساخت، مونتاژ و تست

نمونه گانت چارت ساخت یوینت هیدرولیک

 Sample gant Chart.pdf

گارانتی مجموعه یونیت و سیلندر هیدرولیک و سیستم کنترل

تحویل مدارک فنی ، نقشه های مدار، مدارک مربوط به  نحوه عملکرد و کنترل سیستم هیدرولیک و برق جهت استفاده تیم تعمیر و نگهداری

انجام تستهای مختلف بر روی یونیت و سیلندر در حضور نماینده کارفرما و تهیه گواهی تست

قیمت مناسب همراه با کیفیت بالا


خدمات طراحی این شرکت شامل طراحی سیستم هیدرولیک و تهیه اسناد و مدارک فنی مربوطه شامل نقشه مدار هیدرولیک، محاسبات سایزینگ و تعیین ابعاد و لیست قطعات مصرفی میباشد.

نمونه 2 نمونه 1
نمونه 4 نمونه 3
نمونه 6 نمونه 5

حضور شرکت بنیان تدبیر پارس و مجموعه هیدرولیک فرهنگ در هشتمین نمایشگاه بین المللی صنعت تهران.برای دانلود فیلم مربوطه بر روی عکس زیر کلیک نمائید - (5mb)
